제품 상세 정보:
|
| 입력: | 4* HDMI 2.0 & 2* DP 1.2 (6개 중 4개) | 출력: | 9 HDMI 1.3, 1 HDMI 2.0 (예보) |
|---|---|---|---|
| 힘: | 직류 12V/30W | 결의: | 4K60 （4096x2160@60） |
| HDCP: | HDCP 2.2 | 색상 깊이: | 24개 비트 |
| 색상 형식: | RGB444, YUV444, YUV422, YUV420 | 제어 방법: | IR、RS232、소프트웨어(윈도우즈) |
| 사건: | 블랙 & 아이언 | 패널: | 블루 & 알루미늄 |
| 사이즈（제품）: | 437mm*177mm*45mm | 크기(패키지): | 540mm * 290mm * 110mm |
| 무게 (제품): | 1.5kg | 무게(패키지): | 3.5Kg |
| 워랑리: | 1～3년 | OEM: | 로고, 패키지, 소프트웨어... |
| 강조하다: | 3x3 비디오 벽 컨트롤러,9 채널 비디오 벽 컨트롤러,2x2 비디오 벽 컨트롤러 |
||

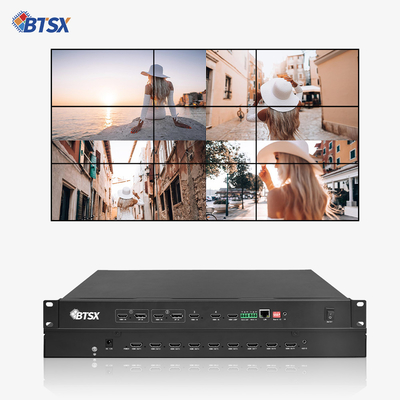

BitVisus가 새롭게 출시한 4K60 UHD 비디오 프로세서는 여러 개의 화면 위에 여러 개의 동적 영상을 표시할 수 있으며, 최대 4채널 신호 입력 스위칭, 9채널 출력 포트 확장 및 스플라이스 기능을 동시에 구현하고, 다양한 제어 방법을 제공해 유연한 적용이 가능합니다.

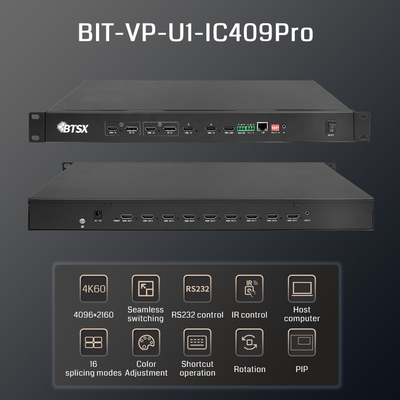

Ø BIT-VP-IC409Pro는 Bit Video에서 새롭게 출시한 초고화질 스플라이싱 프로세서로, 여러 화면에 여러 개의 동적 영상을 표시할 수 있으며, 4채널 신호 입력 스위칭, 9채널 출력 포트 확장 및 스플라이싱 기능을 동시에 구현할 수 있습니다.
Ø 마더보드는 FPGA+ 멀티스레드 병렬 처리 하드웨어 처리 아키텍처, 안티 스태틱 설계, 운영 체제 없음, 유지 관리 불필요, 내부 자체 구축 코어 컴퓨팅 메커니즘, 시스템 충돌, 하드웨어 충돌, 바이러스 및 기타 문제를 방지하기 위한 뛰어난 이미지 처리 성능을 채택합니다.
Ø 멀티 윈도우 제어를 지원하여 POP(Picture-Outside-Picture) 타일 모드, PIP(Picture-In-Picture) 오버레이 모드, 임의의 그림 오버레이, 로밍, 크로스 스크린, 확대/축소 등 다양한 기능을 쉽게 구현할 수 있습니다.
Ø 신호 자르기 기능을 지원하여 검은색 가장자리를 제거하고 입력 신호를 자르면 그림의 제어 방법이 더욱 다양해집니다. 프런트 엔드 신호로 인해 발생하는 검은색 가장자리 문제를 완벽하게 해결하거나 신호를 부분적으로 증폭할 수 있습니다.
Ø 수평 화면 1x1...1x9; 수직 화면 9x1...1x1; 필드 유형: 2x2, 2x3, 3x3, 2x4, 4x2...등 16개의 스플라이싱 모드를 지원합니다.
Ø 4K*2K@60 입력 4채널을 지원하고, 각 입력 포트는 서로 다른 해상도를 지원하고, EDID(Extended Display Identification Data, 확장 디스플레이 식별 데이터) 관리, 읽기, 수정 및 사용자 정의를 지원하여 디스플레이 장치의 호환성을 향상시키고, 장치 출력 신호를 다양한 애플리케이션에 적응시킬 수 있습니다.
Ø 입력 및 출력 회전 지원: 입력은 90°, 180°, 270° 회전이 가능하며, 출력의 첫 번째 줄은 180° 회전이 가능합니다.
Ø 신호의 원활한 실시간 전환을 지원하여 입력 신호의 진정한 "0"초 전환을 달성합니다. 신호 전환 프로세스 중에 블랙 필드 문제나 지연이 없습니다. 위치를 수동으로 입력하여 정확한 위치 지정을 달성할 수 있습니다.
Ø 프런트엔드 신호의 색상 복원 문제를 해결하기 위해 이미지 효과 색상, 채도 및 기타 매개변수 조정 기능을 지원합니다.
Ø IR 원격 제어, RS232, TCP/IP 제어 방식 지원, 키보드 단축키로 쉬운 구성 및 빠른 작동 지원 Ø 화면 정지 기능 및 화면 미러링 기능, 감마 모드 및 패널 감마 모드 지원
Ø 오디오 분리 선택 가능, 오디오 출력은 HDMI OUT 1 또는 ALL ON 또는 ALL OFF 지원
Ø 핫스와핑, 전원끄기 메모리, 호스트 컴퓨터 리드백, 계획 저장(1) 등의 기능을 지원합니다.
Ø 낮은 전력 소모 및 친환경 설계, 내부 전도 열 발산, 외부 열 발산 조치 불필요, 유연한 설치 방법(선택 사항인 데스크탑/벽걸이)
Ø 전체 채널 24비트, RGB444 높은 색상 샘플링 심도 및 높은 비디오 이미지 출력 품질을 지원합니다.

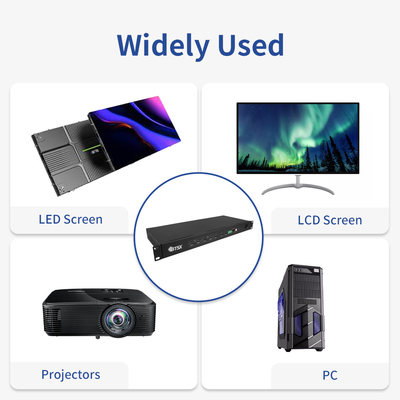

Ø 컴퓨터, 안드로이드 박스, 게임 콘솔 및 기타 장치를 입력 소스로 지원
주로 초고화질 영상 감시, 초대형 스크린 벽, 매장의 대형 광고용 스크린, 대형 전시용 스크린 및 기타 산업 분야에 사용됩니다.
전체 화면 표시 모든 스플라이싱
모든 스플라이싱 좌우 복사
모든 중첩 창은 180° 회전합니다.
창은 270° 회전합니다. 창은 90° 회전합니다.
| 도표 | 비트-부사장-유1-IC409P로 | |
| 나nput 인터페이스 유형 | HDMI 2.0x4,DP 1.2x2 | |
| HDCP | 2.2 | |
| 입력 인터페이스 최대 비디오 픽셀 주파수 | 600MHz | |
| 최대 해상도 | 4096x2160@60Hz | |
| 색상 깊이 입력 | 24비트 | |
| 기음색상 형식 | RGB444, YUV444, YUV422, YUV420 | |
| 출력 인터페이스 유형 | HDMI 1.3x9(≤15m), HDMI 2.0x1(LOOP, 기본적으로 제공되지 않음, 선택 사항) | |
| 출력 인터페이스 최대 비디오 픽셀 주파수 | 165MHz | |
| 출력 해상도 | 1920x1080@60Hz/1920x1200@60Hz | |
| 계속로l 방식 | 적외선 원격 제어, 직렬 포트 RS232, PC 호스트 컴퓨터 | |
| 전원 공급 | 직류 12V/5A | |
| 전력 소모량 | 30W | |
| 스토라ge/작동 온도 | -10～50ºC/0～80ºC | |
| 쉘 소재 | 모든 철, 모든 알루미늄 옵션 | |
| 제품 크기 | 가로x세로x높이: 437mmx177mmx45mm | |
| 패키지 크기 | 가로x세로x높이: 540mmx290mmx110mm | |
| 순중량 | 2.2KG(철), 1.5KG(알루미늄) | |
| 패키지 무게 | 3.7KG(철), 3.1KG(알루미늄) | |
| 액세서리 목록: | 12V/5A 전원 공급 장치 x1, IR 수신 헤드 x1, 리모컨 x1, 적합성 인증서 x1, 보증서 x1, 네트워크 케이블 x1, HDMI 또는 DP 케이블 x1, USB-RS232 직렬 케이블(옵션) | |
| 애프터서비스 보증 | 애프터서비스 3년 보증 | |

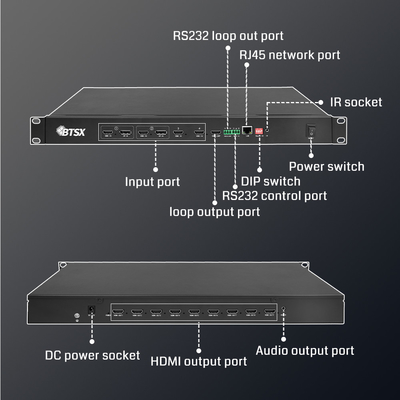

전적으로:
뒷면:
Ø 입력 소스는 최대 4개의 입력 소스까지 장치의 IN 포트에 연결됩니다.

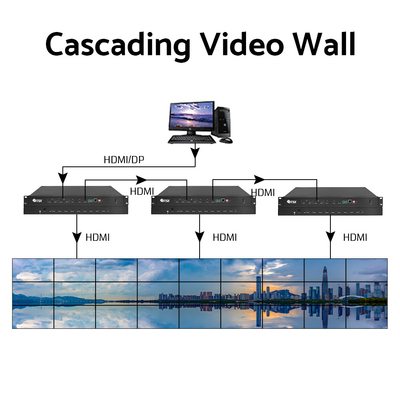

Ø HDMI OUT 1-9 장치는 순서대로 대형 화면에 연결됩니다. 먼저 왼쪽에서 오른쪽으로, 그다음 위에서 아래로 연결됩니다.
PIC: 원격 계속로l 패널
| 원격 계속로엘 | 비utton 함수 |
| 180°/1x1 | 출력 회전 180°/단일 디스플레이 모드(모든 출력 이미지가 일관됨) |
| 로여+ | 스플라이스 모드 설정: 행(범위: 1-9) |
| 콜+ | 스플라이싱 모드 설정: 열(범위: 1-9) |
| 1승 | 입력은 단일 채널입니다 |
| 2윈 | 입력은 듀얼 채널입니다 |
| 3승 | 입력은 3채널입니다 |
| 4윈 | 입력은 4채널입니다 |
| ↑ | 창을 위로 이동 |
| ← | 창을 왼쪽으로 이동 |
| ↓ | 창이 아래로 이동합니다 |
| → | 창을 오른쪽으로 이동 |
| 줌+ | 창 확대 |
| CH1 | CH1 창을 선택하세요 |
| CH2 | CH2 창 선택 |
| CH3 | CH3 창을 선택하세요 |
| CH4 | CH4 창 선택 |
| 90°/270° | 선택한 창 화면을 90°/270° 회전합니다. |
|
출력 해상도 전환(1080P/1200P 전환) |
|
선택한 창에 대한 오디오 전환 |
| 피벗 | 설명 |
| 1 | 아직 오픈 안됨 |
| 2 | 6초간 다이얼을 올리고 다이얼을 내리면 공장 설정으로 복원됩니다. |
| 3 | 아래로 다이얼하면 디스플레이가 켜지고 위로 다이얼하면 디스플레이가 꺼집니다. |
| 4 | 다운 다이얼 UDP 직접 연결, 업 다이얼 오픈 DHCP |
Ø 직렬 명령: 전송 속도: 115200, 데이터 비트: 8비트, 정지 비트: 1비트, CRC 검사 1비트
직렬 포트 명령 세트:rs232
Ø 직렬 케이블을 사용하여 RS232 제어 포트의 Phoenix 단자를 컨트롤러(호스트 컴퓨터, 터치스크린 등)에 연결합니다.

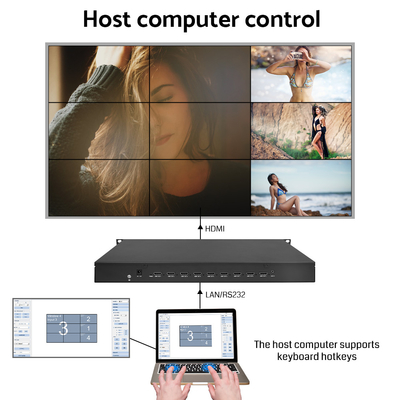

Ø 제품과 컨트롤러를 직렬 케이블로 연결한 후, 호스트 컴퓨터의 소프트웨어를 두 번 클릭하여 엽니다.
Ø 컨트롤러의 직렬 포트 쪽을 선택하려면 직렬 포트 열기를 클릭하세요.
Ø 호스트 컴퓨터의 제어 작업을 수행합니다.
Ø RJ45 케이블을 통해 제품을 컴퓨터에 연결합니다.
Ø 컨트롤러의 IP주소를 192.168.1.***로 설정하세요.(하위 유닛의 IP주소는 192.168.1.192입니다.)
Ø 호스트 컴퓨터의 소프트웨어를 열고 새로 고침 버튼을 클릭하여 컴퓨터 네트워크 카드를 새로 고침하고 장치에 연결된 네트워크 카드를 선택합니다 9)
Ø '장치 찾기' 버튼을 클릭하면 연결된 장치가 표에 나타납니다. 마우스를 사용하여 연결하려는 장치를 선택하세요.
Ø '장치 연결' 버튼을 클릭하면, 위쪽 장치가 자동으로 아래쪽 장치의 데이터를 동기화하기 시작합니다.
Ø 제품과 컴퓨터를 RJ45 네트워크 케이블을 통해 연결합니다.
Ø 제품 딥 스위치의 네 번째 위치가 아래쪽 다이얼 상태인지 확인하세요.
Ø 컨트롤러의 IP 주소를 192.168.1.****로 설정합니다.(하위 컴퓨터의 IP 주소는 192.168.1.192입니다.)
Ø 상위 컴퓨터의 소프트웨어를 열고 새로 고침 버튼을 클릭하여 컴퓨터 NIC를 새로 고침하고 장치에 연결된 NIC를 선택합니다.
Ø 장치 찾기 버튼을 클릭하면 연결된 장치가 표에 나타납니다. 마우스를 사용하여 연결하려는 장치를 선택하세요.
Ø IP 주소나 Mac 주소를 더블클릭하면 입력 상자가 나타나고, 여기서 IP를 수정할 수 있습니다.
Ø IP 수정은 모든 네트워크 세그먼트의 IP를 지원합니다. MAC 수정의 처음 세 자리는 짝수여야 합니다.
Ø MAC/IP 수정에는 메모리 기능이 있으나, DHCP 모드에서는 IP가 덮어쓰기 됩니다.
Ø RJ45 케이블을 통해 제품을 라우터에 연결합니다.
Ø 호스트 PC를 RJ45 네트워크 케이블을 통해 라우터에 연결하고, 호스트 컴퓨터가 DHCP 모드를 켜는지 확인하세요.
Ø 딥 스위치의 네 번째 위치를 다이얼하여 DHCP 모드를 엽니다.
Ø 현재 LAN에 동일한 MAC을 가진 장치가 없는지 확인합니다(두 장치가 동시에 네트워크에 들어오는 것에 주의하세요).
Ø 장치 찾기 버튼을 클릭하면 연결된 장치가 표에 나타납니다. 마우스를 사용하여 연결하려는 장치를 선택하세요.
| 키보드 키 | 에프기름 부음 |
| ⬆ | 현재 항목을 위로 10픽셀 이동합니다. |
| ⬇ | 현재 항목을 아래로 10픽셀 이동합니다. |
| ⬅ | 현재 항목을 왼쪽으로 10픽셀 이동합니다. |
| ➡ | 현재 항목을 오른쪽으로 10픽셀 이동합니다. |
| 페이지 위로 | 현재 항목이 1% 확대되었습니다. |
| 페이지 | 현재 항목이 1% 감소합니다. |
| 집 | 현재 항목은 이전 레벨에 배치됩니다. |
| 끝 | 현재 항목은 다음 레벨에 배치됩니다. |
| 꼬리표 | 현재 항목을 1➡2➡3➡4➡1로 전환합니다. |
| 아르 자형 | 시계 반대 방향으로 90° 회전 |
| 1 | 입력 소스 1로 전환 |
| 2 | 입력 소스 2로 전환 |
| 3 | 입력 소스 3으로 전환 |
| 4 | 입력 소스 4로 전환 |
| 쉬프트+에프액션 키 | 미세 조정 (1픽셀 조정 0.1%) |
| 컨트롤 +에프기름 부음열쇠 | 거친 조정(100픽셀 조정 10%) |
| Ctrl+휠 | 조작 영역 조정(확대, 축소) |
| 쉬프트+1~0 | 미리보기 창 빠른 앱 1~10 |
Ø 입력 소스를 마우스 오른쪽 버튼으로 클릭하고 사용자 지정 이름을 입력한 후 저장을 마우스 오른쪽 버튼으로 클릭합니다.
Ø 모든 입력 소스는 사용자 정의를 지원합니다.
Ø 4자 이내로 제어하는 것이 좋습니다.
Ø 입력소스 열에서 IN1/2/3/4를 선택하고 길게 눌러 해당 창으로 드래그하면 창에서 입력소스 선택이 완료됩니다.
Ø 창을 선택하고 마우스 오른쪽 버튼을 클릭한 후 입력 소스에 포인터를 올려 입력 소스 1/2/3/4를 선택합니다.
Ø 창을 선택한 후 키보드 숫자 1/2/3/4를 사용하여 신호 소스 전환을 완료할 수도 있습니다.
Ø 현재 창에서 창에 초점을 빨리 맞출 수 없는 경우, 대상 창으로 직접 전환할 수 있습니다.
Ø 창을 선택하고, 마우스를 사용하여 창의 네 모서리를 드래그하면 창의 크기와 위치를 조정할 수 있습니다.
Ø 조정해야 할 창을 선택합니다. 창의 왼쪽 상단이 원점입니다. 좌표 열에 XY 좌표를 입력하여 창의 위치를 조정합니다.
Ø 크기 열에 창의 너비와 높이 값을 입력하여 창의 크기를 조정합니다.
Ø 자르기 열에서 상자 안의 해상도는 현재 창의 입력 해상도이고, 시작과 끝의 XY 좌표를 입력하거나, 마우스를 빨간색 상자 크기로 드래그하면 자르기를 완료할 수 있습니다.
Ø 입력 소스 창을 마우스 오른쪽 버튼으로 클릭하면 사용자 정의 입력 소스 이름 지정이 완료됩니다. 이 기능은 창 로고의 작업 영역에는 영향을 미치지 않습니다.
Ø 작업 영역을 마우스 오른쪽 버튼으로 클릭하면 메뉴 인터페이스가 나타납니다.
Ø 오디오 팔로우아웃: 현재 선택된 오디오 포트를 출력 포트에 할당합니다. 비활성화를 선택할 수 있으며, 1개 포트만 가능하고 모든 포트는 열려 있습니다.
첫 번째 행을 Ø 180도 회전: 스티칭 모드의 두 번째 행에서 사용 가능하며, 화면의 첫 번째 행을 180도 회전합니다.
Ø 레벨 설정 : 현재 영역의 창을 위/위/아래로 설정합니다.
Ø VideoGen 모드: 입력 소스가 성공적으로 활성화되지 않으면 출력은 검은색 화면입니다.

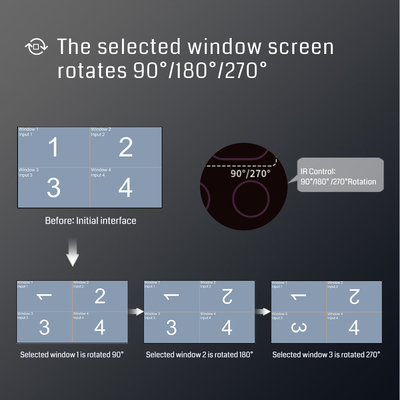

Ø 회전: 현재 창 화면을 90/180/270도 회전합니다. 단축키 R을 사용해도 됩니다.
Ø 적응형 채우기: 현재 비활성화됨
Ø 창 닫기: 현재 창을 닫습니다. 빈 영역을 마우스 오른쪽 버튼으로 클릭하여 만들 수도 있고, 이어서 열리는 "창 조정"에서 표시된 창을 열 수도 있습니다.
Ø 더블클릭 확대/축소: 더블클릭하면 창이 격자에 따라 확대/축소됩니다.
HDMI 케이블을 연결해도 이미지가 출력되지 않는 이유는 무엇인가요?
답변: 기기가 HDMI 신호를 감지하지 못하는 것일 수 있습니다. HDMI 케이블을 다시 꽂았다가 뽑거나, 전원을 다시 끄고 정상으로 돌아가보세요.
네트워크 포트 연결에 실패했습니다.
답변: 네트워크 포트의 링크 표시등(녹색 표시등)이 항상 켜져 있는지 확인하십시오. 켜져 있지 않으면 네트워크 포트를 다시 꽂았다가 뽑거나 네트워크 케이블을 교체해 보십시오.
여러 입력 소스를 꽂았을 때 일부 입력 포트가 나오지 않나요?
답변: 충분한 전력을 갖춘 적응형 전원 공급 장치를 사용하고 있는지 확인하세요. 당사에서 기본적으로 제공하는 전원 공급 장치를 사용하면 이 문제가 발생하지 않습니다.
