제품 상세 정보:
|
| HDMI 호환 _: | HDMI 2.0b _ | HDC P 호환: | HDCP 2.2 / HDCP 1.4 |
|---|---|---|---|
| 비디오 대역폭: | 1 8Gbps | 색 공간: | RGB / YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
| L / R 오디오 포맷: | PCM 2.0 | 정전 보호: | 인체모델 : ±8kV(공기방전), ±4kV(접촉방전) |
| 껍데기: | 금속 용기 | 색: | 검은색 |
| 무게: | 송신기: 160g, 수신기: 155g | 전력 소비: | 9.3 6와트 |
| 강조하다: | HDMI 섬유 확장기 150m,HDCP 1.4 HDMI 섬유 확장기,HDCP 2.2 HDMI 확장기 150m |
||

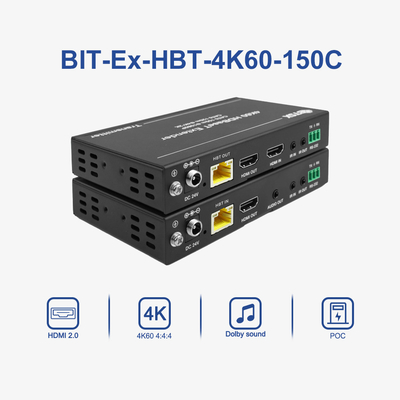

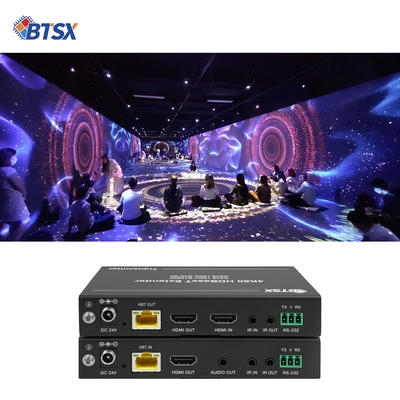

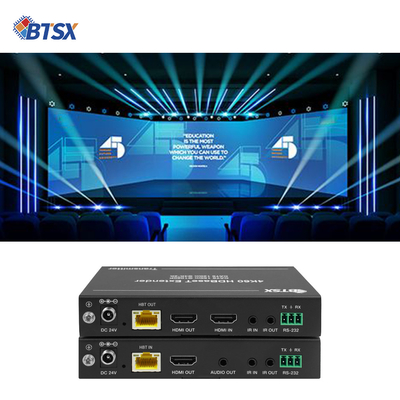

이 HDMI 150m 확장기 (HDBaseT) 는 고화질 오디오 및 비디오 신호를 확장할 수 있습니다.RS-232 신호와 양방향 IR 신호는 하나의 CAT 케이블을 통해 송신기와 수신기 사이의 150m까지비디오 해상도는 4K2K@60Hz까지 지원합니다.4:4. 1개의 HDMI 루프 출력을 지원합니다. 수신기는 소스 장치에서 아날로그 오디오 출력 포트 AUDIO OUT로 오디오를 배포할 수 있습니다. 이 제품은 PoC 기능을 지원합니다. 또한,이 확장기는 쌍방향 적외선 신호 제어를 지원합니다즉, 사용자는 원자 또는 디스플레이 끝에서 IR를 통해 제어 할 수 있습니다.
HDMI 2.0b, HDCP 2.2/HDCP 1.4 및 DVI 1와 호환됩니다.0
18Gbps 대역폭 지원
입력 및 출력 연장 거리는 120m / 150m에 도달 할 수 있으며 지원 해상도는 4K2K / 1080P에 도달 할 수 있습니다.
1 HDMI 루프 출력 (전달기) 를 지원합니다.
소스 디바이스 오디오를 아날로그 스테레오 출력 (접수측) 으로 분리 지원
양방향 IR, RS-232 및 CEC 패스 트러스로
HDR, HDR 10+, 돌비 비전 및 HLG 기능을 지원합니다.
PoC (Power over Cable) 기능을 지원합니다

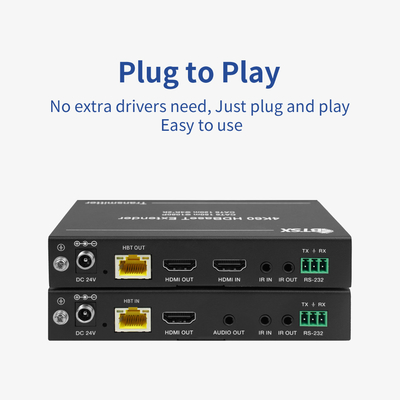

합리적 인 설계, 설치 가 쉽다
| 파라미터 사양 | |
| HDMI 호환성 | HDMI 2.0b _ |
| HDC P 호환 | HDCP 2.2 / HDCP 1.4 |
| 비디오 대역폭 | 1 8Gbps |
|
비디오 해상도 |
4K 2K 50 / 60Hz 4:4:4 4K 2K 50 / 60Hz 4:2:2 4K 2K 50/60Hz 4: 20 4K 2K 30Hz 4:4: 4 1080p, 1080i, 720p, 720i, 480p, 480i 모든 3D TV 형식 모든 컴퓨터 해상도 1920x1200 |
| 색상 공간 | RGB / YCbCr 4:4:4YCbCr42:2YCbCr42:0 |
| 색 깊이 |
8 / 10/12-비트 (1080P 60 Hz, 4K 30 Hz, 4K 60 Hz YCbCr 4):22/4:2:0) 8-비트 (4K 60Hz 4):4:4) |
| HDMI 오디오 형식 |
LPCM 2.0/2.1 /5.1/6.1/7.1, 돌비 디지털, 돌비 TrueHD, 돌비 디지털 플러스 (DD + ), DTS-ES, DTS HD 마스터, DTS HD - HRA, DTS - X |
| L / R 오디오 형식 | PCM 20 |
| 정적 보호 | 인체 모델: ±8kV (공기 방출), ±4kV (접촉 방출) |
| 연결 | |
|
발사기 |
입력: 1 x HDMI IN [ 타입 A, 19 핀 여성] 1 × SERVICE [ 미니 USB, 업그레이드 포트 ] 출력: 1 x HDMI OUT [ 타입 A, 19 핀 여성] 1 × HDBT OUT [ RJ 45, 8 핀 여성] 컨트롤: 1 x IR IN [3.5mm 스테레오 미니 잭] 1 x IR OUT [3.5mm 스테레오 미니 잭] 1 × RS-232 [3-핀 피닉스 터미널] |
|
수신자 |
입력: 1 x HDBT IN [ RJ 45, 8 핀 여성] 1 × SERVICE [ 미니 USB, 업그레이드 포트 ] 출력: 1 x HDMI OUT [ 타입 A, 19 핀 여성 ] 1 × AUDIO OUT [3.5mm 스테레오 미니 잭 ] 컨트롤: 1 x IR IN [3.5mm 스테레오 미니 잭] 1 x IR OUT [3.5mm 스테레오 미니 잭] 1 × RS-232 [3-핀 피닉스 터미널] |
| 비행체 | |||
| 껍질 | 금속 케이스 | ||
| 색상 | 검은색 | ||
| 크기 |
송신기 / 수신기: 1 40 mm [L] x 65 mm [W] x 18 mm [H] |
||
| 무게 | 송신기: 160g, 수신기: 155g | ||
| 전원 공급 |
입력: AC 100~240V 50/60Hz 출력: DC 24 V / 1 A ( 잠금 터미널) |
||
| 전력 소비 | 9.3 6 와트 | ||
| 작동 온도 | 0°C ~ 40°C / 32°F ~ 104°F | ||
| 저장 온도 | -20°C ~ 60°C / -4°F ~ 140°F | ||
| 상대 습도 | 20~90% RH (집화 없이) | ||
| 해상도/ 거리 | |||
| 4K2K | 120미터 | ||
| 1 080P | 150미터 | ||
| 해상도/선 길이 | 4K 60 - 미터 | 4K 30 - 미터 | 1 080 P 60 - m |
| hdmi IN/OUT | 3미터 | 10미터 | 15미터 |
| 케이블로 연결하는 것이 좋습니다. | |||
